 montage chaine philips de safrane dans une R25 PHASE 2 ??!!

Aller en bas
+4
Guillom56
bernard
Seb39
frelon
8 participants
AuteurMessage
frelon
débutant
débutant



Nombre de messages : 76
Age : 42
Localisation : ain
Vos autos : BT rxe,2 BT baccara, 2 R21T Quadra, 2 R25 V6T Baccara, R25 V6i Baccara
Date d'inscription : 21/01/2010

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyMer 5 Sep - 19:38

Bonjour à tous,

Voilà, j'ai besoin d'un sacré coup de pouce...

Souhaitant installer une chaine hifi de safrane dans ma 25 v6 turbo, je rencontre quelques soucis de câblages...

Premièrement:

Au cul de la nouvelle chaine hifi de safrane, j'ai repéré les connections HP de la fiche située au milieu; Pour la fiche en-dessous, j'ai repéré tous les fils aussi( alimentation)

De même pour la fiche standard de la R25:

4 fils blancs( en b1, b2, a1 et a2)
4 fils violet( en b6,b7, a6 et a7)

en b3: + avant contact( 1 fil rouge)
en b4: + après contact( 2 fils jaune)
en b5: SYP ( synthèse de parole) (1 fil marron/ rouge)

ou puis-je raccorder b3, b4 et b5 au connecteur d'alimentation de la chaine hifi de la safrane???

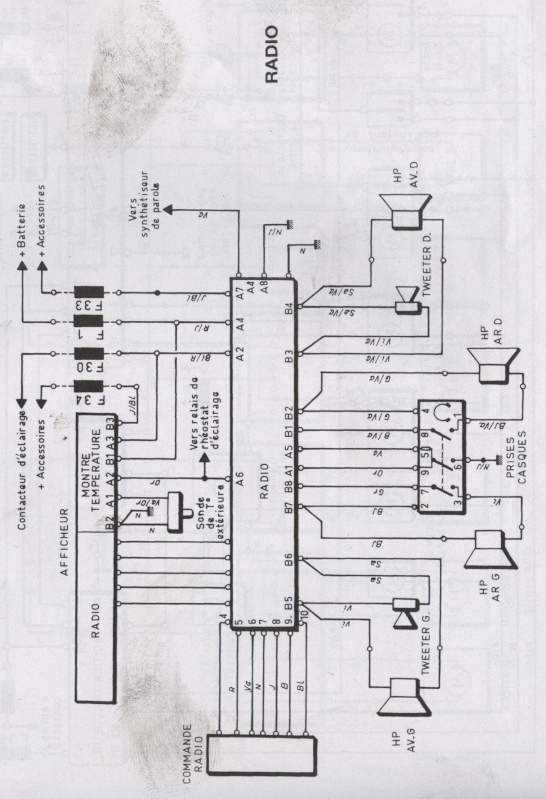

En schémas via dialogys:

[img]montage chaine philips de safrane dans une R25 PHASE 2 ??!! 0321010[/img]

[img]montage chaine philips de safrane dans une R25 PHASE 2 ??!! Radio_10[/img]
Connections de la chaine de la safrane

Deuxièmement:[u]

Qui pourrai m'aider à raccorder la fiche "satellite"( commande au volant) et la fiche "afficheur" ( écran déporté) aux connectiques présents dans la R25???!!!
Revenir en haut Aller en bas
Seb39
Expert
Expert



Masculin
Nombre de messages : 16977
Age : 37
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyMer 5 Sep - 21:47

je te joint les document de la chaine demain matin Smile
Revenir en haut Aller en bas
frelon
débutant
débutant



Nombre de messages : 76
Age : 42
Localisation : ain
Vos autos : BT rxe,2 BT baccara, 2 R21T Quadra, 2 R25 V6T Baccara, R25 V6i Baccara
Date d'inscription : 21/01/2010

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyJeu 6 Sep - 10:18

merci voisin Wink
Revenir en haut Aller en bas
bernard
Expert
Expert



Masculin
Nombre de messages : 3255
Age : 109
Vos autos : laguna2 et clio2
Date d'inscription : 07/07/2005

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyVen 7 Sep - 4:54

comment compte tu faire pour installer l'écran déporté 1é les fils sont trop court , l'écran n'est pas pareil , la 25 affiche les N° et la safrane le nom de la station , donc les cristaux non pas les même valeur , et de plus si ta pas l'écran comment tu va faire pour rentré le code , et de plus le CD et très dur a passé Rolling Eyes
Revenir en haut Aller en bas
frelon
débutant
débutant



Nombre de messages : 76
Age : 42
Localisation : ain
Vos autos : BT rxe,2 BT baccara, 2 R21T Quadra, 2 R25 V6T Baccara, R25 V6i Baccara
Date d'inscription : 21/01/2010

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyVen 7 Sep - 13:03

bonjour bernard,

ma chaine hifi est non codée...pour le cd, il est vrai que l'espace est restreint, mais ça passe...
Je me suis rapproché de mon garage renault hier...le boss cogite à l'installation...
Pour ce qui est de l'afficheur, tu as raison; C'est pour cela que je pense récupérer l'afficheur et le faisceau de la safrane et ainsi faire une adaptation sur la R25, voir même récupérer le satellite/ faisceau....Pas facile mais pas irréalisable Cool
Revenir en haut Aller en bas
Guillom56
connaisseur
connaisseur
Guillom56


Masculin
Nombre de messages : 407
Age : 40
Localisation : Quimper
Vos autos : Safrane BT Baccara
Date d'inscription : 15/11/2007

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptySam 8 Sep - 0:17

frelon a écrit:
Bonjour à tous,

Voilà, j'ai besoin d'un sacré coup de pouce...

ou puis-je raccorder b3, b4 et b5 au connecteur d'alimentation de la chaine hifi de la safrane???

en b3: + avant contact( 1 fil rouge)
en b4: + après contact( 2 fils jaune)
en b5: SYP ( synthèse de parole) (1 fil marron/ rouge)

Qui pourrai m'aider à raccorder la fiche "satellite"( commande au volant) et la fiche "afficheur" ( écran déporté) aux connectiques présents dans la R25???!!!

d'après les schémas j'aurais raccorder :

b3 en F2 + permanent
b4 en E4 + accessoires
b5 en E2 synthèse de parole mais là je suis beaucoup moins sur...

et pour la commande au volant ah!! si j'avais un satellite de R25 je te veindrais en aide...
Revenir en haut Aller en bas
bernard
Expert
Expert



Masculin
Nombre de messages : 3255
Age : 109
Vos autos : laguna2 et clio2
Date d'inscription : 07/07/2005

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptySam 8 Sep - 4:28

salut
oui ses réalisable , j'avais vu sur un forum qu'un gars lavai entrepris , il avait rallonger tout les fils de l'écran déporté car il sont trop cour ,refait les fils de la télécommande et installé l'écran de safrane dans la 25 ,pas terrible , une vrais perruque de fils a casé dans le tableau ,
grosse difficulté , donc je me demande si la fini ,
perso je ne vois pas mettre une chaine safrane dans la 25 juste pour 1 cd!
autant monter un chargeur alpine 6 cd brancher sur la chaine 25
voici la mienne


montage chaine philips de safrane dans une R25 PHASE 2 ??!! 00111
Revenir en haut Aller en bas
taz40
Expert
Expert
taz40


Masculin
Nombre de messages : 7726
Age : 54
Localisation : dax
Vos autos : renault 25 turbodiesel 89+renault 25 gtd 89
Date d'inscription : 06/07/2008

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptySam 8 Sep - 4:44

:+1:
Revenir en haut Aller en bas
frelon
débutant
débutant



Nombre de messages : 76
Age : 42
Localisation : ain
Vos autos : BT rxe,2 BT baccara, 2 R21T Quadra, 2 R25 V6T Baccara, R25 V6i Baccara
Date d'inscription : 21/01/2010

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptySam 8 Sep - 13:44

je souhaite conserver l'esprit " origine" avec une touche de modernité....
Revenir en haut Aller en bas
Yann
Expert
Expert
Yann


Masculin
Nombre de messages : 5526
Age : 42
Localisation : -
Vos autos : Renault 25 TXI (1989)
Date d'inscription : 15/07/2005

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptySam 8 Sep - 20:57

Le membre Adrichou avait effectué cette opération sur sa Turbo-D phase 2 il y a près de 7 ans ! Wink

Voici le résultat :
montage chaine philips de safrane dans une R25 PHASE 2 ??!! Final036so

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Final028oh

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Ecr0043nd

montage chaine philips de safrane dans une R25 PHASE 2 ??!! 19393833ph

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Dmo6iu



Mais pour effectuer cette opération, il y a beaucoup de travail, tant au niveau de l'adaptation des 2 écrans dans le support de la 25 ainsi qu'au niveau du remplacement des nappes par des fils. Smile

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Wrg73il

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Final0014ez
Revenir en haut Aller en bas
https://www.instagram.com/yannkopf/
Guillom56
connaisseur
connaisseur
Guillom56


Masculin
Nombre de messages : 407
Age : 40
Localisation : Quimper
Vos autos : Safrane BT Baccara
Date d'inscription : 15/11/2007

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyDim 9 Sep - 4:31

et bien affraid il s'est bien amusé !
Revenir en haut Aller en bas
Yann
Expert
Expert
Yann


Masculin
Nombre de messages : 5526
Age : 42
Localisation : -
Vos autos : Renault 25 TXI (1989)
Date d'inscription : 15/07/2005

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyDim 9 Sep - 8:22

Il avait aussi installé les housses de sa "Turbo-D Camargue" sur des châssis de sièges électriques afin de garder sa sellerie et ainsi pouvoir profiter du pack élec. Wink
Il avait aussi intégré le faisceau dans sa console centrale d’origine.

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Sre0054ij9
montage chaine philips de safrane dans une R25 PHASE 2 ??!! Sre0060cr5
montage chaine philips de safrane dans une R25 PHASE 2 ??!! Sre0059bw2

Il possède aussi 1 ou 2 limousines en excellent état.
Revenir en haut Aller en bas
https://www.instagram.com/yannkopf/
vosgepat
Expert
Expert
vosgepat


Masculin
Nombre de messages : 4319
Age : 56
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyDim 9 Sep - 9:19

C'est bien ce qu'il me semblait qu'un tel sujet existait.

J'ai une formation d'électricien, pas sûr que je m'y attaquerais.

Voici le lien :

https://www.r25-safrane.net/t2464p15-chaine-hifi-de-safrane-dans-r-25-bacarra

Autre discussion sur le même thème :

https://www.r25-safrane.net/t10906p15-chaine-hi-fi-cd-comment-fait-on-help

Les fils correspondant aux digits de l'afficheurs ne sont pas précisés. scratch
Revenir en haut Aller en bas
frelon
débutant
débutant



Nombre de messages : 76
Age : 42
Localisation : ain
Vos autos : BT rxe,2 BT baccara, 2 R21T Quadra, 2 R25 V6T Baccara, R25 V6i Baccara
Date d'inscription : 21/01/2010

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyDim 9 Sep - 14:31

merci à vous, yann et vosgepat ...

si j'ai bien suivi les post, il semblerai donc que les connections du satellite entre safrane et R25 soient identiques;

pour ce qui est de la connection de l'afficheur, je vais donc récupérer l'afficheur et le câblage de la safrane, et ainsi adapter l'afficheur dans le bloc de la R25...

Revenir en haut Aller en bas
Mat25
débutant
débutant



Masculin
Nombre de messages : 129
Age : 43
Localisation : Ille et vilaine
Vos autos : R25 Baccara V6 Turbo
Date d'inscription : 05/08/2017

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyDim 29 Oct - 20:16

Bonsoir Frelon.
Ou en est tu de ton installation?
Je surveille ton post de près car je compte me lancer dans cette manip dans peu de temps.
Revenir en haut Aller en bas
Yann
Expert
Expert
Yann


Masculin
Nombre de messages : 5526
Age : 42
Localisation : -
Vos autos : Renault 25 TXI (1989)
Date d'inscription : 15/07/2005

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyLun 30 Oct - 17:32

Je crois que ce sujet devrait vous intéresser ! Wink

https://www.r25-safrane.net/t2464-chaine-hifi-de-safrane-dans-r-25-bacarra


Quelques photos :

montage chaine philips de safrane dans une R25 PHASE 2 ??!! DSCI3484

montage chaine philips de safrane dans une R25 PHASE 2 ??!! DSCI3486

montage chaine philips de safrane dans une R25 PHASE 2 ??!! DSCI3488
Revenir en haut Aller en bas
https://www.instagram.com/yannkopf/
Mat25
débutant
débutant



Masculin
Nombre de messages : 129
Age : 43
Localisation : Ille et vilaine
Vos autos : R25 Baccara V6 Turbo
Date d'inscription : 05/08/2017

montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! EmptyLun 30 Oct - 17:38

Merci Yann.
Je suis en effet les 2 sujets en parallèle.
Revenir en haut Aller en bas
Contenu sponsorisé





montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty
MessageSujet: Re: montage chaine philips de safrane dans une R25 PHASE 2 ??!!   montage chaine philips de safrane dans une R25 PHASE 2 ??!! Empty

Revenir en haut Aller en bas

montage chaine philips de safrane dans une R25 PHASE 2 ??!!
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Chaine Philips phase 2 bizzare
» Ampoule chaine hi-fi Philips phase 2
» Réparation autoradio chaine Philips Phase 2
» Chaine Hi Fi de phase 2 dans une phase 1
» "Où" est le code dans une chaine hifi R25 phase II ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum R25-Safrane :: En détail : La Renault 25 :: Les accessoires et versions-
Sauter vers:
