 Démontage d'un tableau de bord de R25 en photos.

Aller en bas
AuteurMessage
Pascal du 47
connaisseur
connaisseur
Pascal du 47

Masculin
Nombre de messages : 681
Age : 48
Localisation : MONTETON (47)
Vos autos : R25 TX, GTX et V6 FAIRWAY
Date d'inscription : 26/12/2013

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyDim 2 Fév - 20:25

Je vous propose dans ce post comment démonter un tableau de bord d'une R25 avec quelques photos.

Enlever le cache (sous l'écran radio) à l'aide d'un cuter ou d'un petit tournevis plat.

Démontage d'un tableau de bord de R25 en photos. Renaul40

Une fois le cache sorti, déconnecter la cosse (pour véhicule avec clim) et défaire les 2 vis.

Démontage d'un tableau de bord de R25 en photos. Renaul41

Dévisser la grille au haut parleur (synthèse de parole)

Démontage d'un tableau de bord de R25 en photos. Renaul42

Sortir le cache du volant enlever le circlip central et dévisser les 2 vis et les placer dans les 2 orifices libres et les revisser.

Démontage d'un tableau de bord de R25 en photos. Renaul43

Une fois les vis revisser cela permet de liberer le centre du volant.

Démontage d'un tableau de bord de R25 en photos. Renaul44

Démontage d'un tableau de bord de R25 en photos. Renaul45

Dévisser les 3 vis du cache bas.

Démontage d'un tableau de bord de R25 en photos. Renaul46

Dévisser les 2 vis du cache haut.

Démontage d'un tableau de bord de R25 en photos. Renaul47

Vous avez accès maintenant aux 2 vis du bloc compteur.

Démontage d'un tableau de bord de R25 en photos. Renaul48

Par l'orifice de la grille du haut parleur de synthése de parole passer les doigts et pousser les 3 boutons et les déconnecter.

Démontage d'un tableau de bord de R25 en photos. Renaul49

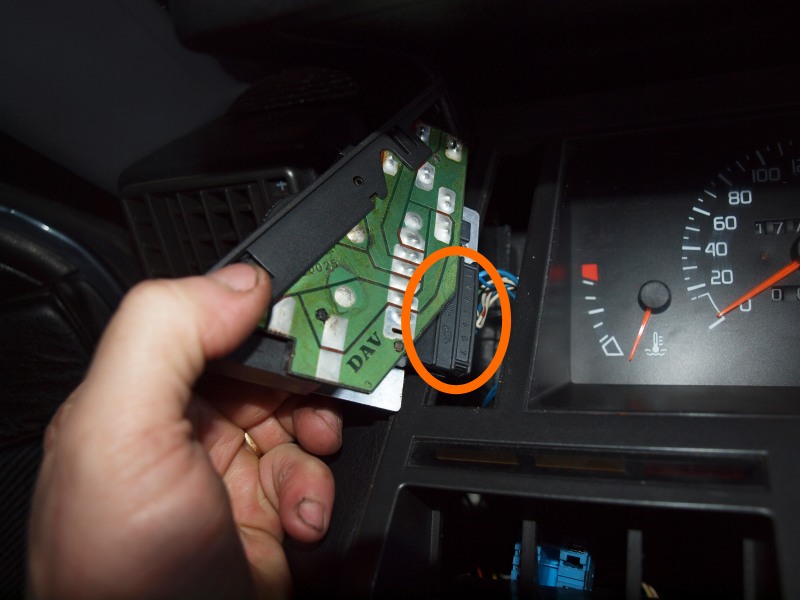

Ensuite sortir la platine de réglage de l'éclairage du tableau de bord et la déconnecter.

Démontage d'un tableau de bord de R25 en photos. Renaul50

Démontage d'un tableau de bord de R25 en photos. Renaul51

Déconnecter les 3 fiches de l'écran radio (si le véhicule en est équipé).

Démontage d'un tableau de bord de R25 en photos. Renaul52

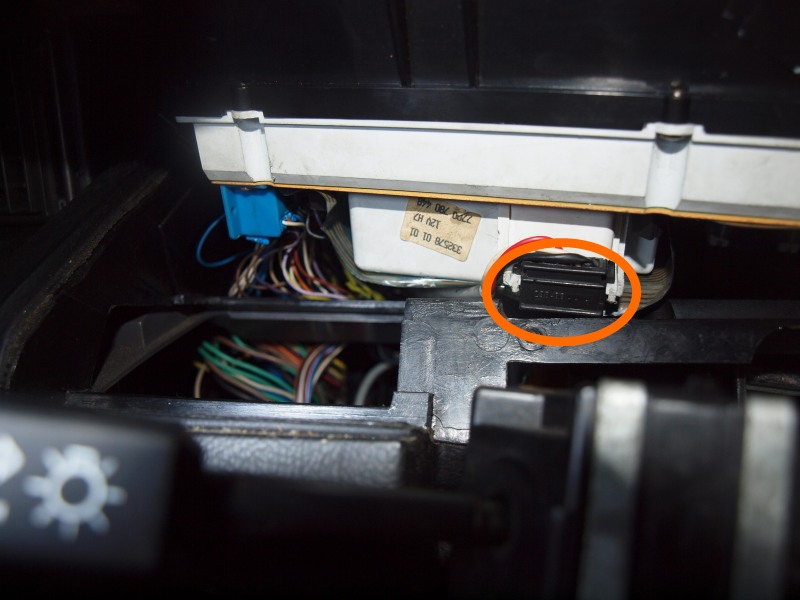

Ensuite déconnecter toutes les fiches suivantes.

Démontage d'un tableau de bord de R25 en photos. Renaul53

Démontage d'un tableau de bord de R25 en photos. Renaul54

Démontage d'un tableau de bord de R25 en photos. Renaul55

Démontage d'un tableau de bord de R25 en photos. Renaul56

Démontage d'un tableau de bord de R25 en photos. Renaul57

Vue de la planche de bord une fois le tableau de bord enlevé.

Démontage d'un tableau de bord de R25 en photos. Renaul58


J'espère que ce topic vous sera utile!!!




































Revenir en haut Aller en bas
Bertrand29
ADMINISTRATEUR
ADMINISTRATEUR
Bertrand29

Masculin
Nombre de messages : 56046
Age : 29
Localisation : Finistère
Vos autos : R25 V6 Turbo 182ch 13/03/1989 + Safrane 2.5 20V RXT BVA GPL 19/12/1996 + R25 V6 Injection 2.7 Limousine 27/02/1986 + R25 TXI Albertville 09/01/1992 + Mazda MX3 V6 31/12/1992 + R25 V6 Injection 25/07/1991 + Audi S8 4.2 V8 360ch 17/12/1999 + R25 Turbo DX 1992 + Safrane 2.5 20v RXT Bva 28/03/1997
Date d'inscription : 01/07/2005

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyDim 2 Fév - 20:28

Très clair avec les précisions Very Happy
Merci Smile

_________________
Démontage d'un tableau de bord de R25 en photos. Sign1011
R25 V6T 182ch*R25 TXI Albertville*R25 V6i Limousine*Safrane 2.2dT RXT*Safrane 2.5 20v RXT* Mazda MX3 V6*Audi S8 360ch
Revenir en haut Aller en bas
http://www.r25-safrane.com
twenty5
Expert
Expert
twenty5

Masculin
Nombre de messages : 1593
Age : 44
Localisation : Finistere
Vos autos : R25 TDX 1988
Date d'inscription : 26/03/2009

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyLun 3 Fév - 21:31

Bravo.
Et la qualité des photos est super bonne !
Merci de prendre le temps de prendre des photos et en plus d'en faire partager les autres !
Revenir en haut Aller en bas
Pascal du 47
connaisseur
connaisseur
Pascal du 47

Masculin
Nombre de messages : 681
Age : 48
Localisation : MONTETON (47)
Vos autos : R25 TX, GTX et V6 FAIRWAY
Date d'inscription : 26/12/2013

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyLun 3 Fév - 21:58

Merci, ça m'a fait très plaisir de faire ce topic.
J'espère en faire d'autres, mais il me faut d'autres pannes lol!
Revenir en haut Aller en bas
Looping71600
Expert
Expert
Looping71600

Masculin
Nombre de messages : 1629
Age : 65
Localisation : PARAY LE MONIAL 71600 BOURGOGNE DU SUD
Vos autos : R25 TDX, R25TD, R19 D, 405 SRTD,SAFRANE 2.2dt 2000
Date d'inscription : 07/02/2010

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyMar 4 Fév - 6:06

Bonjour à vous tous,

-Chapeau pour ton reportage qui sera bien utile à certain. De ce que je crois savoir d'après les photos il doit s'agir d'un tableau de bord d'une 25 essence qui est équipée d'un capteur de vitesse électronique sur la Boîte à vitesses.
- Il faut néanmoins mettre en garde ceux qui possèdent une 25 avec un indicateur de vitesse mécanique à commande par câble métallique car il faut bien déconnecter celui-ci soit derrière juste le tableau de bord, soit côté BV et lui donner du moux. Sinon c'est la casse assurée de sa fixation au tableau de bord.

A+ looping71600

Revenir en haut Aller en bas
jossr25v6
débutant
débutant


Masculin
Nombre de messages : 118
Age : 37
Localisation : LEGE 44650
Vos autos : bmw 525TDS ,R25 V6I,407 2.2 hdi griffe
Date d'inscription : 15/01/2014

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyMar 4 Fév - 11:43

Merci l ami
Revenir en haut Aller en bas
baccara 62
Expert
Expert


Masculin
Nombre de messages : 1766
Age : 37
Localisation : Pas de calais
Vos autos : R25 turboD de 1989 et R25 V6turbo de 1989
Date d'inscription : 13/12/2013

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyMar 4 Fév - 13:18

Merci pour toutes ces photos détaillées et d'y consacrer du temps, ça servira bien un jour à quelqu'un. Il y a toujours une petite vis quelque part que l'on a oublié d'enlever.
 :20/20:
Revenir en haut Aller en bas
Pascal du 47
connaisseur
connaisseur
Pascal du 47

Masculin
Nombre de messages : 681
Age : 48
Localisation : MONTETON (47)
Vos autos : R25 TX, GTX et V6 FAIRWAY
Date d'inscription : 26/12/2013

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyMar 4 Fév - 19:36

Looping71600 a écrit:
Bonjour à vous tous,

-Chapeau pour ton reportage qui sera bien utile  à certain. De ce que je crois savoir d'après les photos il doit s'agir d'un tableau de bord d'une 25 essence qui est équipée d'un capteur de vitesse électronique sur la Boîte à vitesses.
- Il faut néanmoins mettre en garde ceux qui possèdent une 25 avec un indicateur de vitesse mécanique à commande par câble métallique car il faut bien déconnecter celui-ci soit derrière juste le tableau de bord, soit côté BV et lui donner du moux. Sinon c'est la casse assurée de sa fixation au tableau de bord.

A+ looping71600


Oui, merci pour ces précisions.
Il s'agit d'un tableau de bord de R25 V6 Injection.
Donc sans TURBO, celles qui sont équipées d'un TURBO, il y a une petite durite d'air à débrancher!!! et pas facile à rebrancher, enfin je crois!!!
Par contre pour les 25 sans synthèse de paroles, à la place du haut parleur (sous le tableau de bord) il y a une petite boite "à gant".
Revenir en haut Aller en bas
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 33
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyMar 4 Fév - 20:51

très bien fait ce reportage ! Very Happy
Revenir en haut Aller en bas
Bertrand29
ADMINISTRATEUR
ADMINISTRATEUR
Bertrand29

Masculin
Nombre de messages : 56046
Age : 29
Localisation : Finistère
Vos autos : R25 V6 Turbo 182ch 13/03/1989 + Safrane 2.5 20V RXT BVA GPL 19/12/1996 + R25 V6 Injection 2.7 Limousine 27/02/1986 + R25 TXI Albertville 09/01/1992 + Mazda MX3 V6 31/12/1992 + R25 V6 Injection 25/07/1991 + Audi S8 4.2 V8 360ch 17/12/1999 + R25 Turbo DX 1992 + Safrane 2.5 20v RXT Bva 28/03/1997
Date d'inscription : 01/07/2005

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyMar 4 Fév - 21:10

Pour un démontage "rapide" le volant peut rester sur place.
Mai c'est en effet plus facile de l'enlever Very Happy

_________________
Démontage d'un tableau de bord de R25 en photos. Sign1011
R25 V6T 182ch*R25 TXI Albertville*R25 V6i Limousine*Safrane 2.2dT RXT*Safrane 2.5 20v RXT* Mazda MX3 V6*Audi S8 360ch
Revenir en haut Aller en bas
http://www.r25-safrane.com
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4132
Age : 52
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptySam 8 Fév - 10:32

Super reportage. je le fais sans démonter le volant, mais maintenant, je sais comment recaler le mien.
Pour enlever la câble du compteur il faut les mains de jeune fille.
Surtout ne pas oublier de connecteur au remontage.
Une incompréhention de ma part qd j'en profite pour changer des ampoules, certaines qui étaient OK, sont out quand je rements en service.  lol!
Revenir en haut Aller en bas
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4132
Age : 52
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Démontage d'un tableau de bord de R25 en photos. Empty
MessageSujet: Re: Démontage d'un tableau de bord de R25 en photos.   Démontage d'un tableau de bord de R25 en photos. EmptyDim 9 Fév - 9:18

Accès au câble de compteur :

Démontage d'un tableau de bord de R25 en photos. Dscn2110

Démontage d'un tableau de bord de R25 en photos. Dscn2111

Vue du système de variation de l'aiguille :
Démontage d'un tableau de bord de R25 en photos. Dscn2112
