 PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989

Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
Looping71600
Expert
Expert


Nombre de messages : 1742
Date d'inscription : 07/02/2010

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 Empty
MessageSujet: Re: PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989   PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 EmptyMer 4 Déc - 11:53

Bonjour,

-Pour le schéma, j'ai feuilleté tout le recueil schémas électriques 1989, mais hélas, je n'ai pas trouvé cette fonction représentée, même au travers d'autres fonctions.
-On observe bien la fonction du compte tours, mais pas celle du compteur de vitesse !!
-Je suis désolé.

A+ looping71600
Revenir en haut Aller en bas
Looping71600
Expert
Expert
Looping71600

Masculin
Nombre de messages : 1742
Age : 66
Localisation : PARAY LE MONIAL 71600 BOURGOGNE DU SUD
Vos autos : R25 TDX, R25TD, R19 D, 405 SRTD,SAFRANE 2.2dt 2000
Date d'inscription : 07/02/2010

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 Empty
MessageSujet: Re: PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989   PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 EmptyVen 6 Déc - 15:29

Bonsoir à vous toutes et tous,

- Je viens de visualiser la fonction tachymètre électrique,  en fait j'ai trouvé ce schéma 91 dans le recueil des schémas électriques 1991 et pourtant, il y a bien 89 de stipulé en haut à droite !
-Non c'est moi qui n'avais pas vu, en fait il était bien présent sur la page 100 du recueil 1989 avec la fonction ordinateur de bord.

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 8_tach10

- Pour moi le capteur de proximité installé sur la boîte est le repère 250.

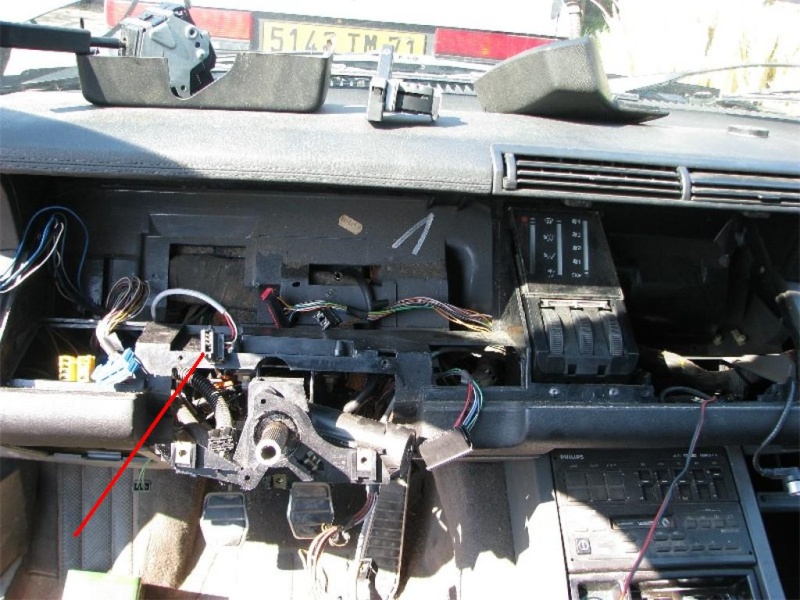

- Et sa prise doit être celle repérée avec le trait rouge. Photo de ma TDX de 1988.
PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 9_comp10

- Je viens de voir sur le cartouche du schéma en haut à gauche l'annotation : Sauf MO qui sont les Turbo D et Turbo DX J8S !!

A+ looping71600


Dernière édition par Looping71600 le Ven 6 Déc - 16:02, édité 2 fois
Revenir en haut Aller en bas
FLC44
amateur
amateur


Masculin
Nombre de messages : 390
Age : 50
Localisation : NANTES
Vos autos : V6 TURBO 1986/TDX DE 1989/GTS DE 1988
Date d'inscription : 17/08/2006

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 Empty
MessageSujet: Re: PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989   PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 EmptyVen 6 Déc - 15:58

Merci pour le shéma,oui la prise 250 correspond au capteur installé sur la boite,je n'ai plus de soucis avec celui çi(faux contact).Ce que je recherche c'est le cablage des 2 connecteurs un bleu et l'autre rouge(ceuc qui allument le compteur)
Revenir en haut Aller en bas
Looping71600
Expert
Expert
Looping71600

Masculin
Nombre de messages : 1742
Age : 66
Localisation : PARAY LE MONIAL 71600 BOURGOGNE DU SUD
Vos autos : R25 TDX, R25TD, R19 D, 405 SRTD,SAFRANE 2.2dt 2000
Date d'inscription : 07/02/2010

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 Empty
MessageSujet: Re: PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989   PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 EmptyVen 6 Déc - 17:24

Bonsoir à vous tous,

-Ci dessous ce que j'ai pu trouver :

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 10_s1810

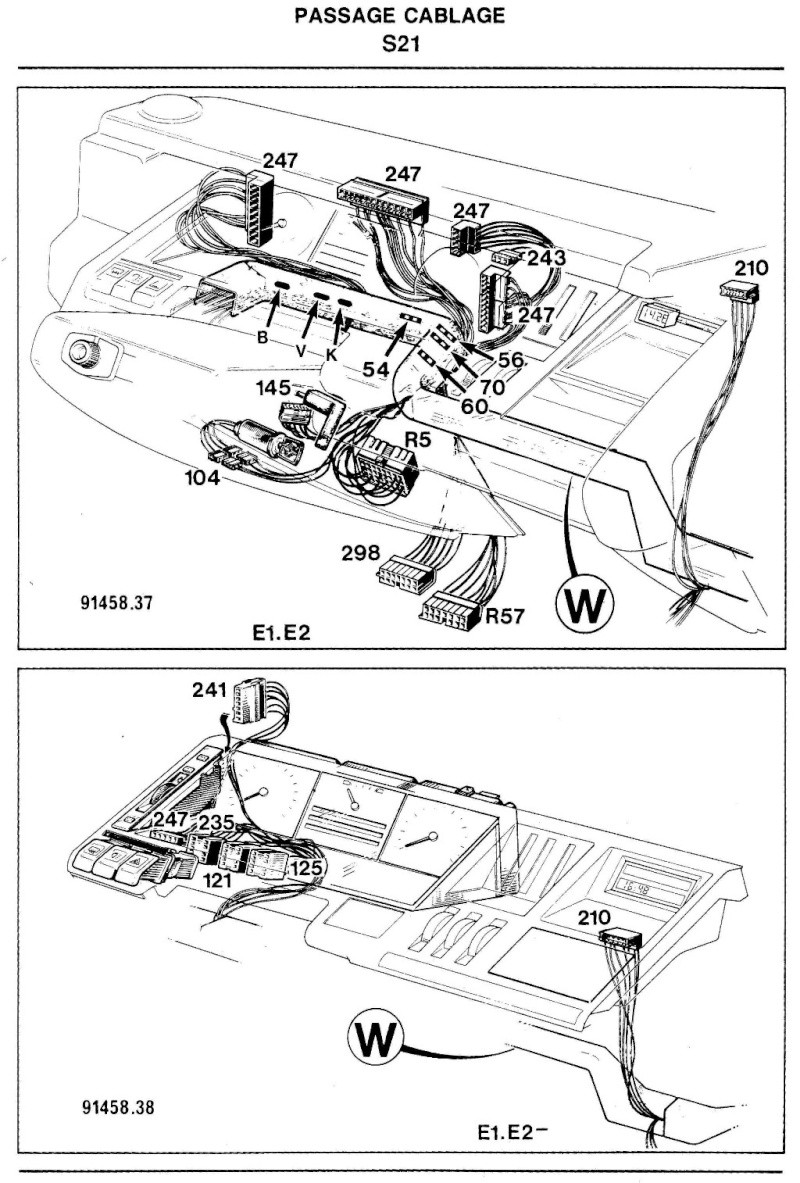

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 9_s2110

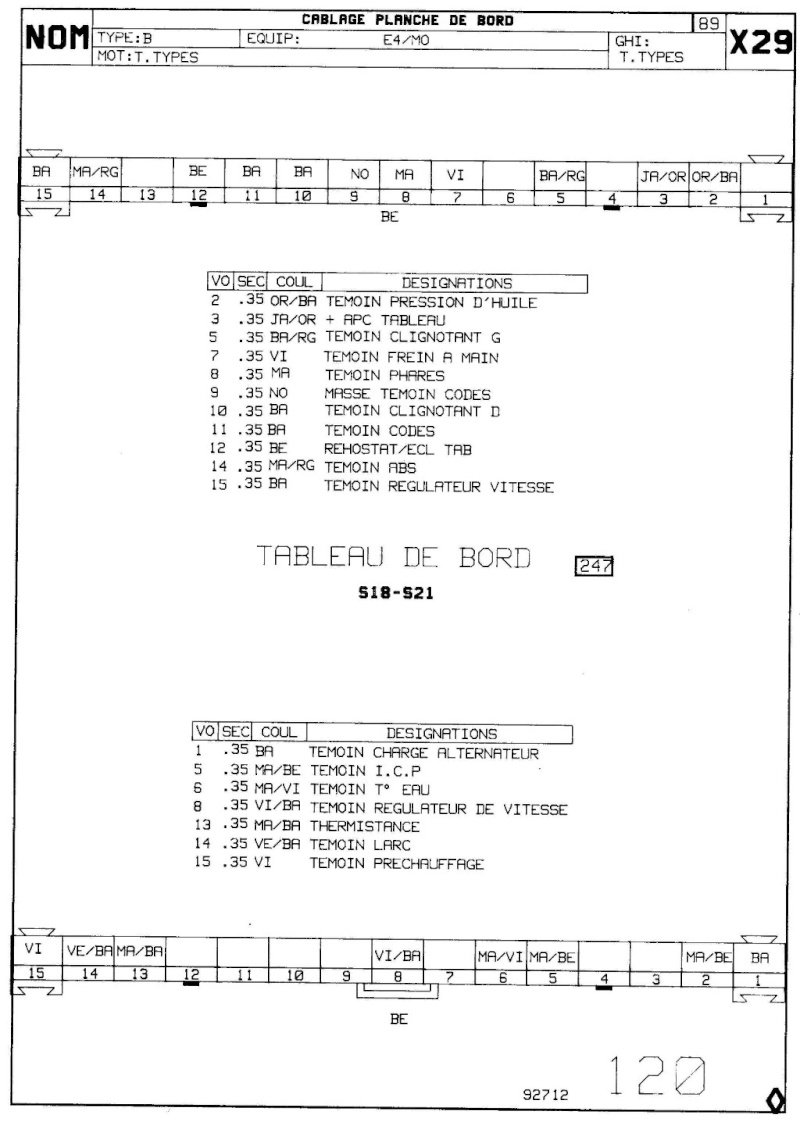

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 11_10

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 1210

A+ looping71600
Revenir en haut Aller en bas
FLC44
amateur
amateur


Masculin
Nombre de messages : 390
Age : 50
Localisation : NANTES
Vos autos : V6 TURBO 1986/TDX DE 1989/GTS DE 1988
Date d'inscription : 17/08/2006

PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 Empty
MessageSujet: Re: PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989   PB COMPTEUR ELECTRONIQUE SUR TDX DE 1989 - Page 2 EmptySam 7 Déc - 8:30

Salut voilà qui est interessant,je te remercie Looping!
je pense trouver mon bonheur avec ces shémas.
