MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 22:44

salut !

non il me semble que c'est du 5 ou 6 broches sur deux rangées... Confused
Revenir en haut Aller en bas
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 33
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 22:51

c'est sur cette voiture que tu m'a pris les pièce régul???
Revenir en haut Aller en bas
robin5wood
Expert
Expert
robin5wood

Masculin
Nombre de messages : 3475
Age : 32
Localisation : 06
Vos autos : R25 GTD 06/1985 et TurboDX 11/1987 et V6Turbo 05/1988
Date d'inscription : 21/04/2007

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 22:55

pour cette voiture ?
oui...
Revenir en haut Aller en bas
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 33
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 22:57

alors va y'avoir un problème car le connecteur du pédalier qui est dans ton carton avec tes pièce est différent, il y a 4 fils sur une seule rangé.
Revenir en haut Aller en bas
robin5wood
Expert
Expert
robin5wood

Masculin
Nombre de messages : 3475
Age : 32
Localisation : 06
Vos autos : R25 GTD 06/1985 et TurboDX 11/1987 et V6Turbo 05/1988
Date d'inscription : 21/04/2007

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 23:01

Ok, merci de l'info.
je vais voir pour adapter ou en trouver un qui correspond. déjà si j'ai le connecteur pour l'embrayage et le contacteur c'est toujours ça Smile

au final tu as un boîtier régulateur pour seconde monte ou pas, tu ne m'as pas dit je crois...?
Revenir en haut Aller en bas
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 33
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 23:03

non Robin je n'est pas de boitier de seconde monte.

je doit aller en casse pour ma safrane prochainement, je regarderais si y'a des boitier dans les safrane phase I se sont les même Smile
Revenir en haut Aller en bas
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 33
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 23:03

après tu peut toujours reprendre ton connecteur et le mettre sur le faisceau que j'ai a la maison. les cosse elle sont identique
Revenir en haut Aller en bas
robin5wood
Expert
Expert
robin5wood

Masculin
Nombre de messages : 3475
Age : 32
Localisation : 06
Vos autos : R25 GTD 06/1985 et TurboDX 11/1987 et V6Turbo 05/1988
Date d'inscription : 21/04/2007

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 23:09

sbd a écrit:
non Robin je n'est pas de boitier de seconde monte.

je doit aller en casse pour ma safrane prochainement, je regarderais si y'a des boitier dans les safrane phase I se sont les même Smile

C'est super sympa de ta part! :1006:

sbd a écrit:
après tu peut toujours reprendre ton connecteur et le mettre sur le faisceau que j'ai a la maison. les cosse elle sont identique

Sans savoir que les cosses étaient identiques, c'est ce que j'avais en tête avec plus ou moins de difficulté à faire le branchement.
Du coup, un petit coup de doigté pour mettre les cosses et ce sera comme neuf thumleft
Revenir en haut Aller en bas
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 33
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 23:16

de rien si sa peut te dépanné, si je ne trouve pas dans tes recherche tu as la renault 25 phase II et la safrane phase I Smile
Revenir en haut Aller en bas
robin5wood
Expert
Expert
robin5wood

Masculin
Nombre de messages : 3475
Age : 32
Localisation : 06
Vos autos : R25 GTD 06/1985 et TurboDX 11/1987 et V6Turbo 05/1988
Date d'inscription : 21/04/2007

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 23:30

Et c'est les mêmes selon les motorisations?
Revenir en haut Aller en bas
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 33
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 23:32

oui se sont les même Wink
Revenir en haut Aller en bas
robin5wood
Expert
Expert
robin5wood

Masculin
Nombre de messages : 3475
Age : 32
Localisation : 06
Vos autos : R25 GTD 06/1985 et TurboDX 11/1987 et V6Turbo 05/1988
Date d'inscription : 21/04/2007

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 23:35

Ah, Ils sont forts ces allemands Laughing
Revenir en haut Aller en bas
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 33
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 7 Jan - 23:39

robin5wood a écrit:
Ah, Ils sont forts ces allemands Laughing

lol!
Revenir en haut Aller en bas
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4151
Age : 52
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 21 Jan - 10:14

Voilà des boutons pour les régulateurs en phase II si tu cherches toujours.

http://www.leboncoin.fr/equipement_auto/395591057.htm?ca=12_s
Revenir en haut Aller en bas
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 33
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyLun 21 Jan - 13:03

c'est déja pas le bon sigle Mr. Green
Revenir en haut Aller en bas
robin5wood
Expert
Expert
robin5wood

Masculin
Nombre de messages : 3475
Age : 32
Localisation : 06
Vos autos : R25 GTD 06/1985 et TurboDX 11/1987 et V6Turbo 05/1988
Date d'inscription : 21/04/2007

Câblages TDX - Page 2 Empty
MessageSujet: Re: Câblages TDX   Câblages TDX - Page 2 EmptyDim 9 Juin - 14:48

Bonjour.

Pour ceux qui ne suivent pas ma présentation et pour référence pour de futures recherches, ça fait 2semaines que j'ai installé le régulateur de vitesse sur ma TDX et voilà les détails.


Donc ma TDX est précablée pour le régulateur de vitesse, mais uniquement l'habitacle, pas le longeron pour connecter la pompe... hélas.
Il faut donc passer 4 fils depuis la planche de bord connecteur droit vers le phare droit.

J'ai choisi de passer par un ancien trou de fil d'alarme et éviter de me casser la tête à en faire un autre ou trouver un autre passage, en contre partie, le passage est à gauche, il me faut des fils plus long.

J'ai choisi des fils avec les bonnes broches pour se connecter directement dans la planche de bord.

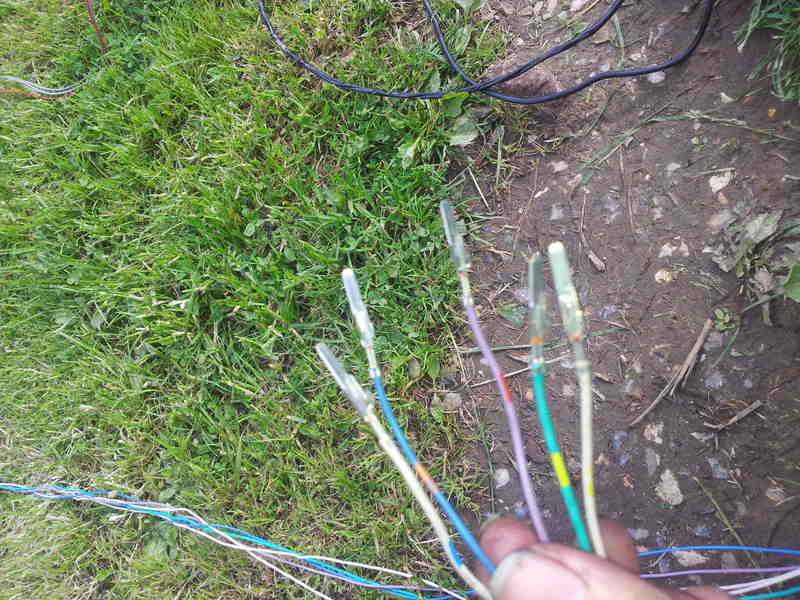

Câblages TDX - Page 2 Fils1

Le tout protégé dans une gaine récupérée sur un ancien faisceau. Il doit y avoir 4m.

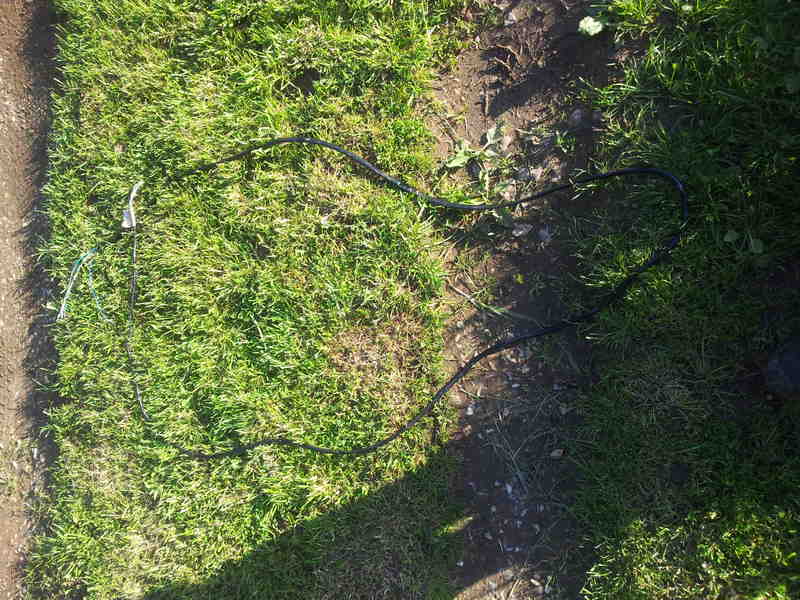

Câblages TDX - Page 2 Fils2

Contrôle certifié par renault :mdr:

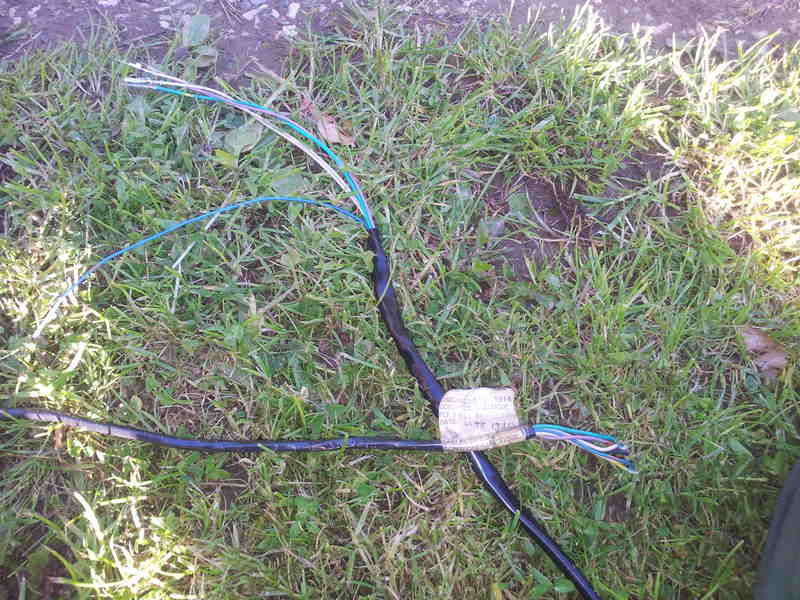

Câblages TDX - Page 2 Fils3

Le passage côté moteur
Câblages TDX - Page 2 Fils4

Côté habitacle
Câblages TDX - Page 2 Fils5

et je le fait passer sous la boîte à air.
Sinon on peut le faire passer dans la planche de bord, mais je n'avais pas envie.

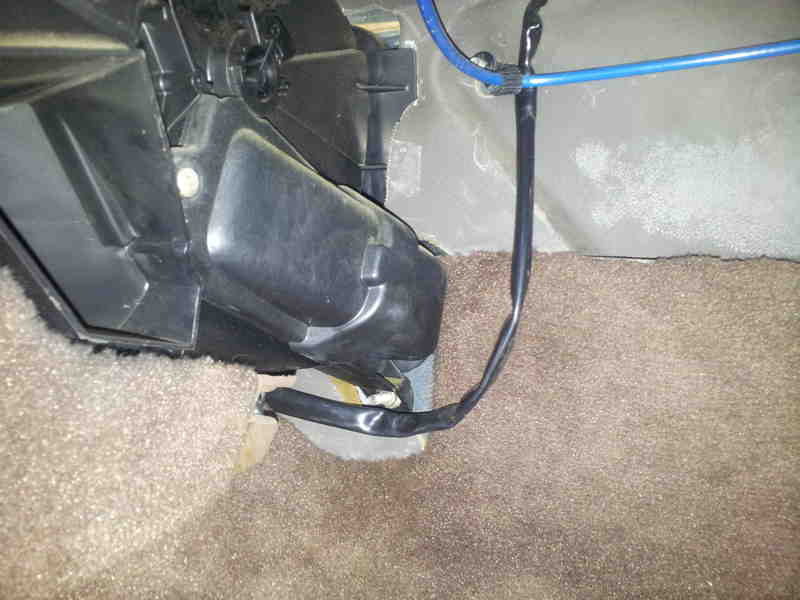

Câblages TDX - Page 2 Fils7

Et il suit le fil d'antenne.
Câblages TDX - Page 2 Fils6

Voilà la fiche sur laquelle il faut que je me reprenne :
Câblages TDX - Page 2 Broche1

Je sors les bons fils (à vérifier grâce au schémas électriques et au multimètre pour les continuités) et je branche le fil rouge sur le... ah bah non
Câblages TDX - Page 2 Broche2
et voilà c'est branché.
Je prend les connecteurs de boite à air qui proviennent de récupération
Câblages TDX - Page 2 Broche3

Et hop, c'est mieux comme ça

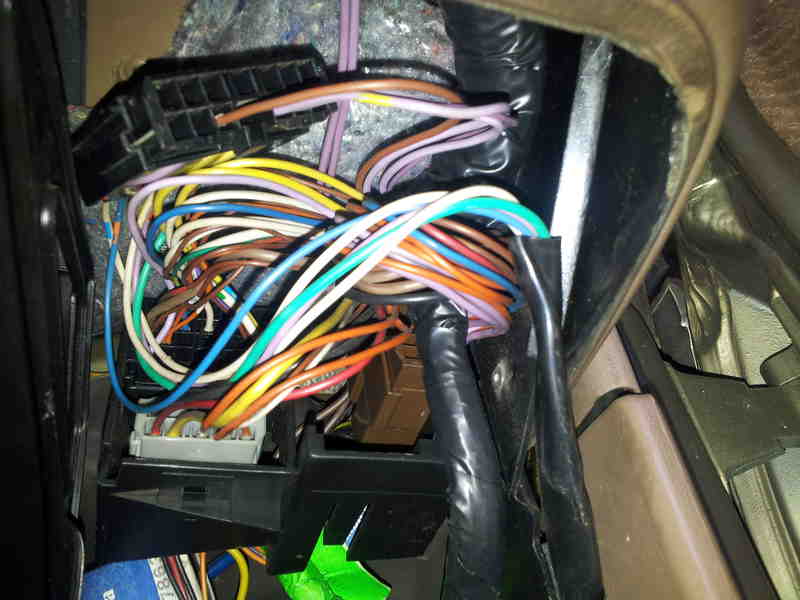

Câblages TDX - Page 2 Broche4


et c'est en place.
Câblages TDX - Page 2 Broche5


Connexion du boitier de régulateur
Câblages TDX - Page 2 Boitier

mise en place des boutons de console et volant
Câblages TDX - Page 2 Bouton

Câblages TDX - Page 2 Volant

Il faut mettre les capteurs de frein et embrayage, mais je n'ai pas les bons, ils sont différents entre le montage 1 et le montage 2.

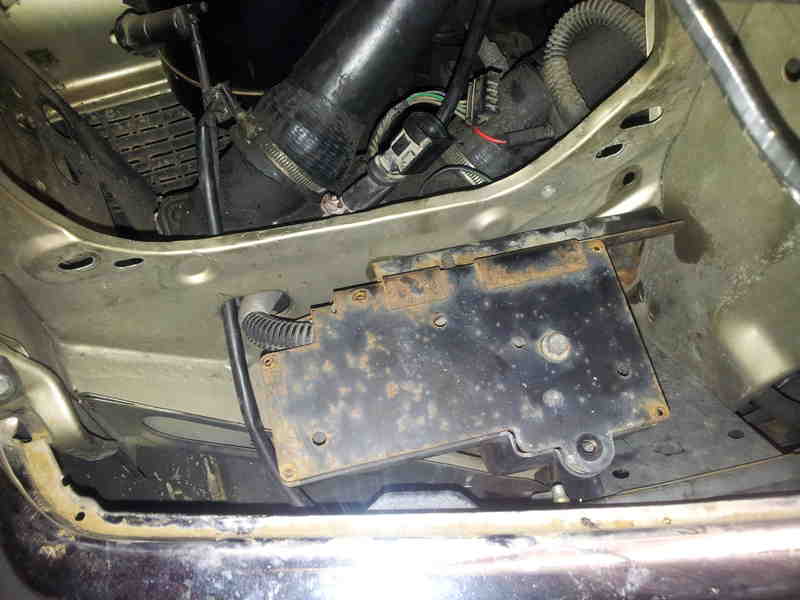

Il faut mettre la pompe sous le phare droit
Câblages TDX - Page 2 Compresseur

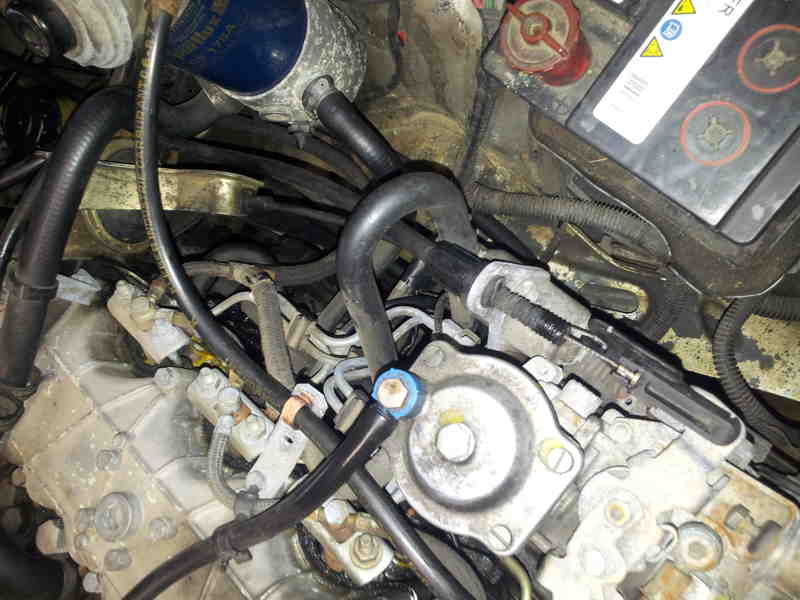

et le poumon branché sur la pompe à injection
Câblages TDX - Page 2 Poumon

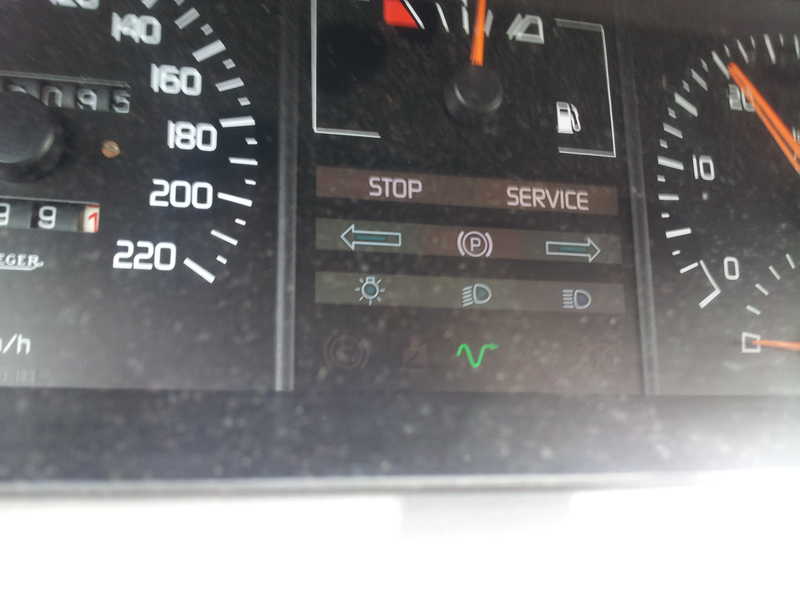

et là maintenant ça roule!
Câblages TDX - Page 2 Voyant

c'est génial encore mieux cette TDX, un vrai régal !

Merci pour votre aide.
