L'étape Point Mort Bas est passée, puisque les premières opératiàons de remontage ont commencées :

Pose des canalisations de freins Arrièrre (Répartiteur):
Recherche schéma injection R25 TX - Page 3 Dscn2243

Nouveau passage le long du bas de caisse
Recherche schéma injection R25 TX - Page 3 Dscn2244

Maître cylindre :
Recherche schéma injection R25 TX - Page 3 Dscn2245
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 28 Mai - 7:55

Faisceaux électrique :
Longeron côté gauche
Recherche schéma injection R25 TX - Page 3 Dscn2246
Longeron côté droit
Recherche schéma injection R25 TX - Page 3 Dscn2247

Faisceau sous parre brise, et Localisation des passages de câbles dans l'habitacle
Recherche schéma injection R25 TX - Page 3 Dscn2248

Recherche schéma injection R25 TX - Page 3 Dscn2249

Recherche schéma injection R25 TX - Page 3 Dscn2250
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyVen 1 Juin - 14:48

Aujourd'hui, démontage d'un étrier AR, car le soufflet est percé.
J'ai dû prendre la pince-étau pour le débloquer sur lui-même.

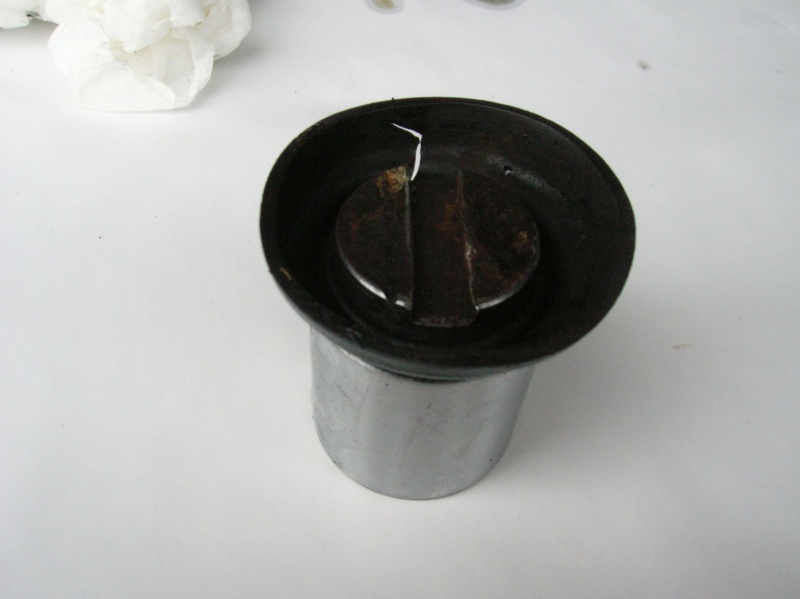

Le piston :
Recherche schéma injection R25 TX - Page 3 Dscn2251

Recherche schéma injection R25 TX - Page 3 Dscn2252

L'étrier :
Recherche schéma injection R25 TX - Page 3 Dscn2253

Recherche schéma injection R25 TX - Page 3 Dscn2254

Quelle astuce avez-vous pour réparer le joint de vérin, car je ne trouve que des échanges standards d'étriers ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 4 Juin - 14:19

Remise en état de la carrosserie par mon cousib :

Recherche schéma injection R25 TX - Page 3 Dscn2255

Recherche schéma injection R25 TX - Page 3 Dscn2256

Recherche schéma injection R25 TX - Page 3 Dscn2257

Recherche schéma injection R25 TX - Page 3 Dscn2258

Puis une couche de Rustol, séchage durant une semaine avant opérations de peinture.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 4 Juin - 14:24

Ma super boulette, trop pressé,

Pose des mousses et du TdB :

Recherche schéma injection R25 TX - Page 3 Dscn2259

Recherche schéma injection R25 TX - Page 3 Dscn2260

Recherche schéma injection R25 TX - Page 3 Dscn2261

La queue du compteur où vient de clipser le câble est trop longue, et butte dans le faisseau, qui ne passe pas au même endroit sur la V6 que sur la TX, et qui est beaucoup plus dense.

J'ai donc dû découper la gaine de celui-ci pour permettre le passage du câble.
Ce n'est pas l'idéal, mais c'est déjà mieux.
Beaucoup de temps perdu à cause de ne pas avoir fait le test avant. Pas facile de voire quand tout est assemblé, et pas facile poser et enlever. Ca fait son poids, et ça agace. :214:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyVen 8 Juin - 5:52

Remise en état du joint de l'étrier, simplement avec de la colle vu qu'il ne s'agit que d'une protection contre la poussièrre :

Recherche schéma injection R25 TX - Page 3 Dscn2262

Recherche schéma injection R25 TX - Page 3 Dscn2263

Mise en place du moteur + boîte :

Recherche schéma injection R25 TX - Page 3 Dscn2264

Recherche schéma injection R25 TX - Page 3 Dscn2265

Recherche schéma injection R25 TX - Page 3 Dscn2266

Recherche schéma injection R25 TX - Page 3 Dscn2267

Recherche schéma injection R25 TX - Page 3 Dscn2268

Recherche schéma injection R25 TX - Page 3 Dscn2269

Tringlerie BV, et câble de marche arrièrre réinstallés.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
NathGyver67
Modérateur
Modérateur
NathGyver67

Masculin
Nombre de messages : 22828
Age : 31
Localisation : Alsace
Vos autos : Vel Satis 3.5L Initiale BVA PH2 + R25 GTX ABS + Safrane 2.0i RT KIT Bi-Turbo + Porsche Boxster S 3.2L / Ex Ford Probe 16v + Ex BMW 323Ci E46 Pack M/// + 2 Ex R25 GTX + Ex R25 V6 Turbo Baccara + Ex Safrane 3.0l V6 BVA Pack Cuir + 2 Ex Safrane 2.5l BVA Initiale + Ex Safrane 3.0l V6 BVA Pack Cuir Initialisé + Ex Safrane 2.5Dt Alizé + Ex VelSatis 3.5L V6 Privilège
Date d'inscription : 01/09/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyVen 8 Juin - 14:44

Sacré travail Recherche schéma injection R25 TX - Page 3 602320

_________________
********************#Nathgyver67****************
Recherche schéma injection R25 TX - Page 3 Signn_11
----------------------Modérateur du forum----------------------

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://black-glaze.skyrock.com/
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyVen 8 Juin - 15:03

:1006:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taz40
Expert
Expert
taz40

Masculin
Nombre de messages : 7697
Age : 50
Localisation : dax
Vos autos : renault 25 turbodiesel 89+renault 25 gtd 89
Date d'inscription : 06/07/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyVen 8 Juin - 17:31

beau boulot!! thumright
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 11 Juin - 9:01

Premièrres tentatives de mise en route, samedi en fin d'après-midi.

Pas d'allumage :214: , conséquences beaucoup de suppositions : Neiman, reposer le TdB d'origine, module HS, .......... => une solution, dormir, il parraît que la nuit porte conseil.

Dimanche à l'aube, Mr. Green , une masse sous le support de la pipe d'admission n'est pas branchée. Boulet , une fois réalisé :

Recherche schéma injection R25 TX - Page 3 Dscn2270

Un peu chauvin, mais :3641: , et surtout mon père, avec qui je fais équipe comme personne.

Je n'ai pas réussi à purger correctement l'embrayage, et il me manque l'éclairage du module électronique au millieu du TdB (niveau d'essence scratch )

A étudier.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Maitre Fayo
Expert
Expert
Maitre Fayo

Masculin
Nombre de messages : 10775
Age : 33
Localisation : Lorraine
Vos autos : Renault 25 Turbo-DX 1992/Renault 25 GTS 1985
Date d'inscription : 27/08/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 11 Juin - 10:36

Shocked Sacré travail! Chapeau bas Vosgepat! thumleft
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 11 Juin - 10:42

Merci pour vos encouragements.

Un gros morceau est validé, mais il en reste encore beaucoup.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Seb39
Expert
Expert


Masculin
Nombre de messages : 16977
Age : 32
Localisation : Jura
Vos autos : Safrane 2.5 20V Initiale BVA 07/1998
Date d'inscription : 20/12/2010

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 11 Juin - 11:04

salut Patrice, je reste sans voix devant tout se travail Shocked.

pas trop dur a repassé les faisceaux dans les brancards avant?

impec si sa tourne

au passage tu as de beaux tracteurs Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 11 Juin - 11:30

Je pourrai t'expliquer tout ça lorsque l'on se verra pour le meeting.

Dans 99% des travaux, tout est question d'appréciation et organisation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Maitre Fayo
Expert
Expert
Maitre Fayo

Masculin
Nombre de messages : 10775
Age : 33
Localisation : Lorraine
Vos autos : Renault 25 Turbo-DX 1992/Renault 25 GTS 1985
Date d'inscription : 27/08/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 11 Juin - 17:14

Salut Patrice! Very Happy

As tu bien reçu mon MP? Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyMar 12 Juin - 7:44

Répondu à l'instant Maître Fayot.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 25 Juin - 8:55

Légère fuite au niveau du cylindre récepteur d'embrayage ; ponçage papier de verre + lokeed :
Recherche schéma injection R25 TX - Page 3 Dscn2271

Recherche schéma injection R25 TX - Page 3 Dscn2272

Recherche schéma injection R25 TX - Page 3 Dscn2273

Préparation de la carosserie :
Recherche schéma injection R25 TX - Page 3 Dscn2274

Recherche schéma injection R25 TX - Page 3 Dscn2275

Recherche schéma injection R25 TX - Page 3 Dscn2276

Peinture
Recherche schéma injection R25 TX - Page 3 Dscn2310

Purge des freins :
Recherche schéma injection R25 TX - Page 3 Dscn2311
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyJeu 28 Juin - 7:36

La fourchette touche la cloche lors du débrayage Sad

Dépose de l'ensemble moteur-boîte :

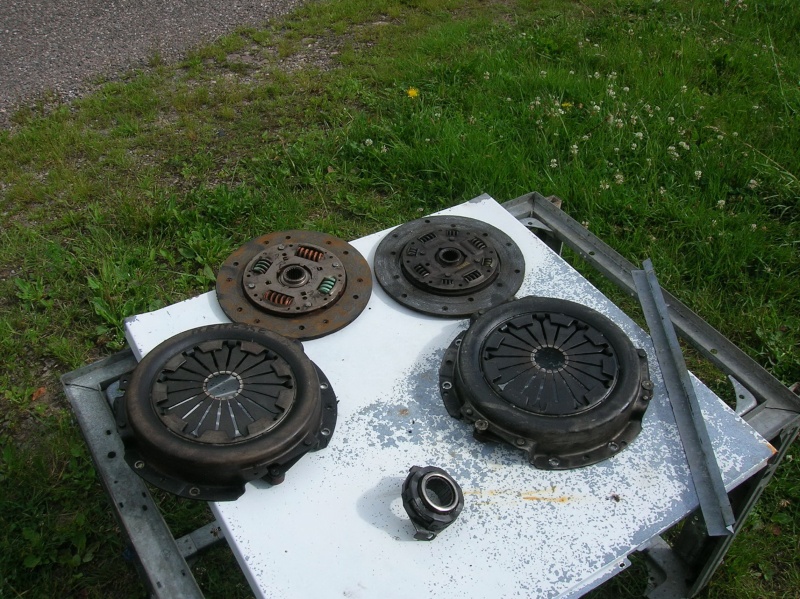

Contrôle des mécanismes d'embrayage :
Recherche schéma injection R25 TX - Page 3 Dscn2318

Démontage d'une butée pour éventuellement servir d'entretoise :
Recherche schéma injection R25 TX - Page 3 Dscn2319

"Usinage" de la cloche
Recherche schéma injection R25 TX - Page 3 Dscn2323

Pose d'une 1/2 coquille pour "reculer" la fourchette :
Recherche schéma injection R25 TX - Page 3 Dscn2320

"Rabottage" de la fourchette :
Recherche schéma injection R25 TX - Page 3 Dscn2321

L'embrayage fonctionne très bien.
Gros soucis au niveau des voyants du TdB. :214:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taz40
Expert
Expert
taz40

Masculin
Nombre de messages : 7697
Age : 50
Localisation : dax
Vos autos : renault 25 turbodiesel 89+renault 25 gtd 89
Date d'inscription : 06/07/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyJeu 28 Juin - 17:48

salut

la coquille provient d ou? un collier de plombier?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyJeu 28 Juin - 18:22

Exactement, c'est mon père qui avait ça, je ne sais pas comment il a fait pour la trouver (et il savait qu'il n'en avait qu'une comme ça scratch ), d'autant plus que c'est lui qui a eu l'idée de cette adaptation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taz40
Expert
Expert
taz40

Masculin
Nombre de messages : 7697
Age : 50
Localisation : dax
Vos autos : renault 25 turbodiesel 89+renault 25 gtd 89
Date d'inscription : 06/07/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyJeu 28 Juin - 19:01

j ai jamais penser a regarder comment etait fixer la boule d appui... ça se trouve, c est visser et c est peut etre reglable donc...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 2 Juil - 6:02

Non, c'est emmanché en force.

C'est ce que nous avions pensé, refaire une pièce plus longue, mais ça nous obligeais à tomber de nouveau la cloche, et comme nous avons mis de la pâte à joint, celui-ci aurait été HS.

Après contrôle, la course semble être suffisante.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Carleki
amateur
amateur
Carleki

Masculin
Nombre de messages : 395
Age : 33
Localisation : StEtienne
Vos autos : R25 V6i 1986
Date d'inscription : 02/01/2017

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptySam 27 Avr - 10:38

wow je découvre ce sujet !
sacré boulot vosgepat !

tu l'as terminée cette 25 depuis 2012 ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
vosgepat
Expert
Expert
vosgepat

Masculin
Nombre de messages : 4113
Age : 51
Localisation : La Ligne Bleue des Vosges - jumelée à la plaine d'Alsace
Vos autos : R 25 TX - R25 TXI
Date d'inscription : 28/11/2008

Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 EmptyLun 6 Mai - 17:09

Ouais, mais malheureusement, aujourd'hui, elle ne répond plus aux critères "écologiques".

Donc voilà, elle a dû trouver une remplaçante, mais qui est loin de l’égaler. :214: :214:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Recherche schéma injection R25 TX - Page 3 Empty
MessageSujet: Re: Recherche schéma injection R25 TX   Recherche schéma injection R25 TX - Page 3 Empty

Revenir en haut Aller en bas

Recherche schéma injection R25 TX
Revenir en haut
Page 3 sur 3Aller à la page : Précédent  1, 2, 3
 Sujets similaires
-
» évaporateur bouilleuse a vendre !
» Buick P.A.: recherche schéma électrique.
» recherche schéma électrique 320S
» Besoin d'avis sur 610 sm injection 2007! Urgent ;)
» Recherche site pièces Mercury

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum R25-Safrane :: En détail : La Renault 25 :: Les accessoires et versions-
Sauter vers:
