MessageSujet: [REPORTAGE PHOTOS] Remplacement ampoule chaîne Hi-Fi phase 2   Mar 5 Fév - 20:32

Tout commence par le démontage de la chaîne de son emplacement...Pour cela je vous renvoie au post trés complet de Bertrand29: http://www.r25-safrane.net/les-accessoires-et-versions-f4/reportage-photos-demontage-chaine-hi-fi-r25-phase-2-t160.htm

N'hésitez pas à bien tirer la console centrale vers l'arrière pour avoir un meilleur accès...

Ensuite rentrons dans le vif du sujet...

Il faut commencer par ouvrir la bestiole...Pour cela il faut démonter: 2 vis torx qui sont sur les cotés ( 1 vis coté droit, 1 vis coté gauche), 1 vis torx qui est au dessus et 1 qui est au dessous (ces dernière maintiennent la facade avant qui se décompose en 2 parties)

[img][/img]

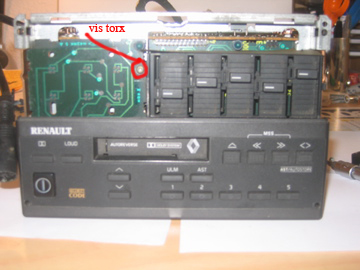

Une fois la partie supérieure de la facade enlever, il faut retirer la partie basse en dévissant une derniere vis torx

[img][/img]

Quand on enleve les 2 facades cela donne ça:

[img][/img]

A ce moment la on est face aux 7 ampoules:

[img][/img]

Pour accéder aux soudures il faut dévisser 2 vis torx et tirer la plaque vers le haut pour débrancher les connexions qui se trouve au niveau du connecteur( en bas à droite)

[img][/img]

Il faut ensuite désouder les ampoules une à une avec de la tresse à désouder en faisant attention de ne pas trop chauffer car le porte ampoule est en plastique et fond.


[img][/img]

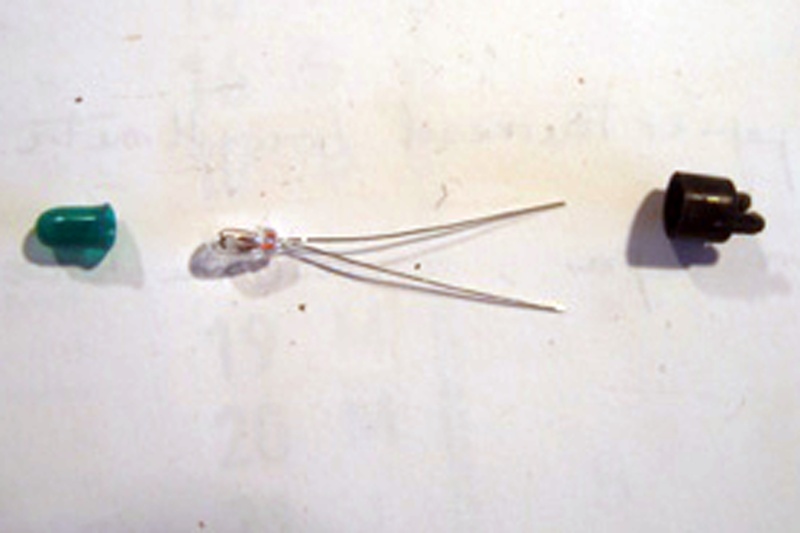

Une fois désoudé l'ampoule se présente comme ceci:

1 cache vert en silicone (faire attention en le retirant car il est fragile, il sera remis sur l'ampoule neuve), l'ampoule proprement dite, et le porte-ampoule

[img][/img]



Les ampoules neuves sont des mini lucioles 12V de diametre 3mm,elles seront soudées en lieu et place

[img][/img]

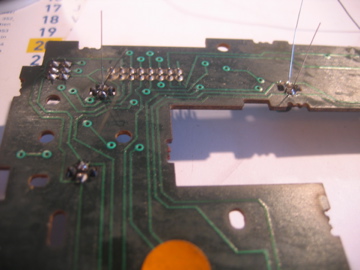

Aprés soudure couper les fils des ampoules qui dépassent


[img][/img]

Remonter le circuit imprimé de la chaîne en sens inverse...

Il y a une ampoule sur les 7 qui se trouve sur le circuit imprimé relatif à l'équaliseur...Il faut le démonter et faire de même. Le dessoudage et le re soudage sont un peu délicat car il y a un renfort en plastique juste à côté.

Avant de tout refermer vérifier que cela fonctionne sur la voiture:

Juste l'ampoule du bouton:

[img][/img]

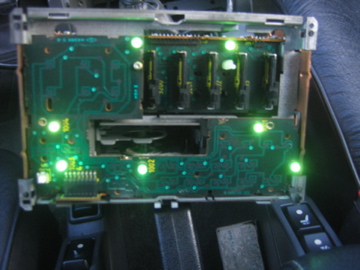

Et toutes les ampoules (aprés avoir appuyé sur le bouton):

[img][/img]

Remonter le tout en sens inverse...
Si vous avez des questions n'hésitez pas...Very Happy


Dernière édition par le Mar 5 Fév - 21:10, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
James193
Expert
Expert
avatar

Masculin
Nombre de messages : 2011
Age : 31
Localisation : 94
Vos autos : V6T Baccara 90' & XM TurboD12 90'
Date d'inscription : 08/12/2007

MessageSujet: Re: [REPORTAGE PHOTOS] Remplacement ampoule chaîne Hi-Fi phase 2   Mar 5 Fév - 20:59

thumright Juste: les ampoules tu les as trouvé où?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
caipirinha
débutant
débutant


Masculin
Nombre de messages : 119
Age : 32
Localisation : Nîmes, Montpellier
Vos autos : R25 turboDX 91 intérieur cuir noir
Date d'inscription : 19/03/2007

MessageSujet: Re: [REPORTAGE PHOTOS] Remplacement ampoule chaîne Hi-Fi phase 2   Mar 5 Fév - 21:08

Dans un magasin d'électronique sur montpellier....pour la modique somme de 0,95€ par ampoule...si tu veux l'adresse je peux te la donner par MP...

Voila

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
James193
Expert
Expert
avatar

Masculin
Nombre de messages : 2011
Age : 31
Localisation : 94
Vos autos : V6T Baccara 90' & XM TurboD12 90'
Date d'inscription : 08/12/2007

MessageSujet: Re: [REPORTAGE PHOTOS] Remplacement ampoule chaîne Hi-Fi phase 2   Mer 6 Fév - 12:44

Je devrais trouver ça sur Paris! Montpellier ça fait loin lol! Merci en tout cas!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Droopy G
connaisseur
connaisseur
avatar

Masculin
Nombre de messages : 463
Age : 42
Localisation : Paris
Vos autos : R25 V6 Turbo '87 // Alfa 155 2.0 T.S '93
Date d'inscription : 19/08/2006

MessageSujet: Re: [REPORTAGE PHOTOS] Remplacement ampoule chaîne Hi-Fi phase 2   Mer 6 Fév - 18:55

James193 a écrit:
Je devrais trouver ça sur Paris! Montpellier ça fait loin lol! Merci en tout cas!

Pour Paris, tous les bons magasins d'électronique sont vers Bastille , Boulevard Richard Lenoir.
